真空射频连接器的国产化及其应用

【项目概况】

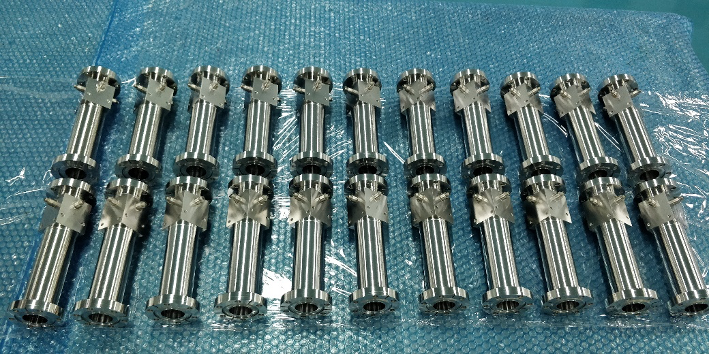

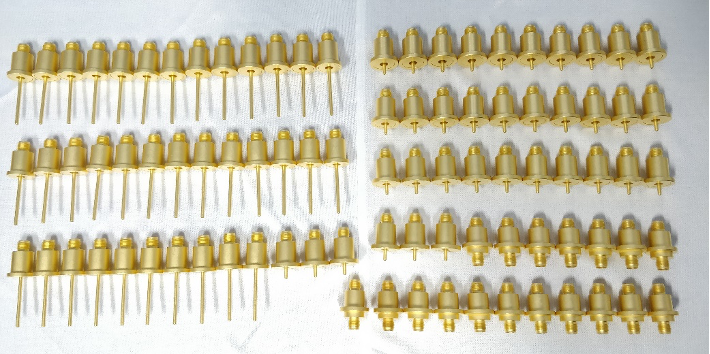

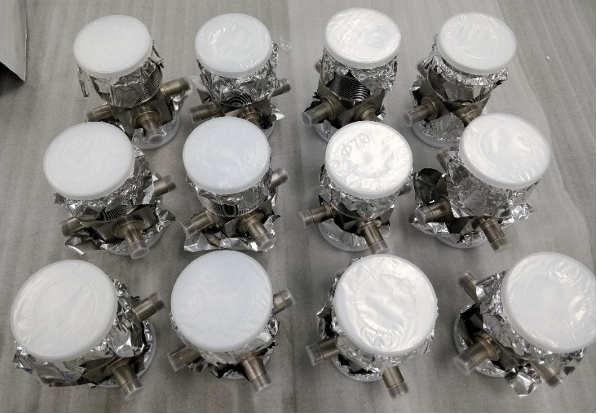

真空射频连接器（Feedthrough）是一种可以穿过真空腔壁，在大气与真空间进行直流、射频（微波）功率和信号传输的密封装置。

2018年之前，我国的真空连接器市场主要是由日本的京瓷公司、美国的MPF和SST、英国的TC等公司垄断。多年来国内的真空连接器一直在直流和低频段发展，适用于高频段的真空射频连接器多年来一直依赖于进口。

【关键技术】

真空射频连接器采用陶瓷和金属封接，由于陶瓷介电常数较大，往往存在阻抗匹配不好的问题，射频信号的传输质量不高，带宽窄，损耗大，给真空射频连接器的使用带来了很大的限制。项目团队联合相关单位，依据射频理论，采用计算机仿真技术，对内部结构做了阻抗匹配和优化，大幅扩展了真空射频连接器的带宽并降低了对传输信号的损耗，突破了真空射频连接器的应用瓶颈。

研制的真空连接器具有以下特点：

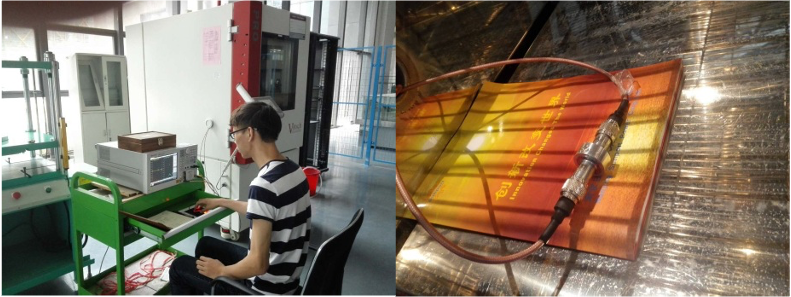

(1)广泛的工作温度，从1.5K~920K，可用于太空和高温环境；

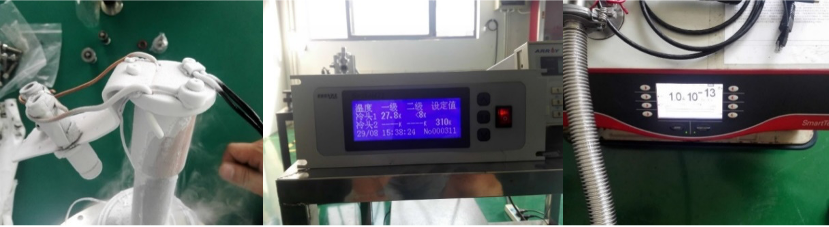

(2)极低的真空漏率，≤5×10-13Pa•m3/s，适用于超高真空应用；

(3)高达K波段的频率范围，DC~18GHz，突破以往的使用限制；

(4)低的插入损耗， S21<-1dB，在使用频段内传输高质量信号。
