宽带高速光电信号分析仪

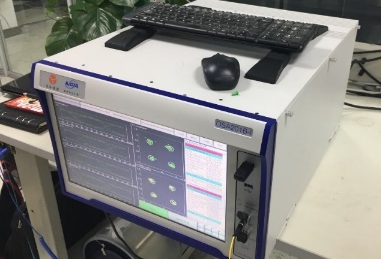

图1 高速光调制信号分析仪样机

【性能指标】

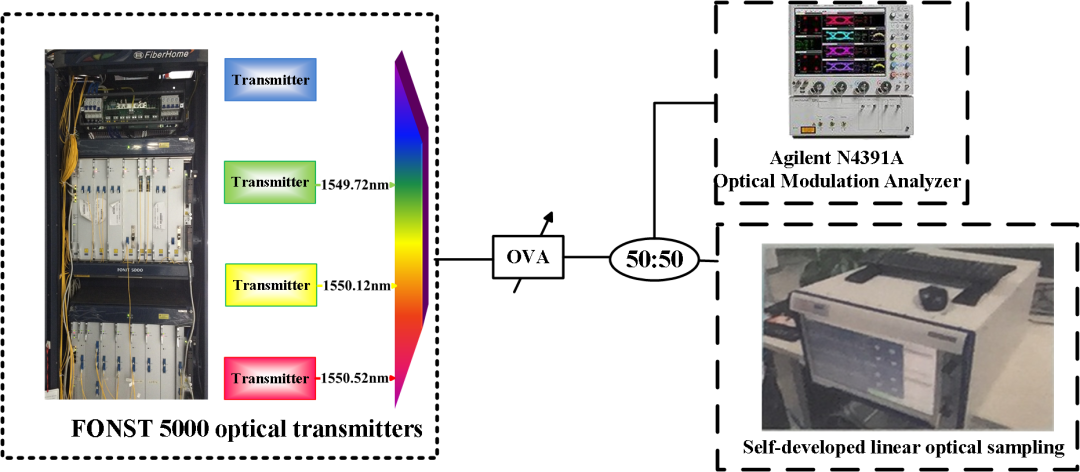

基于线性相干光采样技术在国内首次现场测试了4个ITU-T标准波长信道下的128Gbps PDM-QPSK光信号，测量结果利用安捷伦的光调制分析仪作为对照参考，同样信号下测得的 EVM 差值小于2%，Q 因子差值小于2dB。实现指标包括全光采样源时间抖动为60.335fs，分析带宽>1THz，时域分辨率200fs，待测光信号速率达到508.608Gbps，实测相位误差小于1.5°，测量时间100ms，平均故障间隔时间MTBF 1000小时。开发全光采样时域分析数据解算软件，可以实现光电信号波形分析、速率测量和眼图测量等功能。

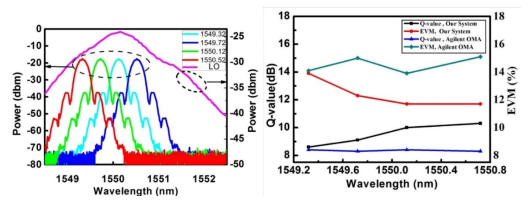

图3 窄带光采样结果

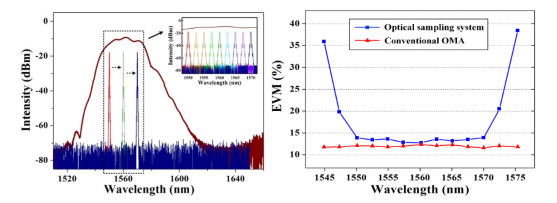

图4 宽带光采样结果

【技术优势】

已经研制出样机。光采样技术相对于传统电采样方式，降低了系统带宽要求，减缓了光电探测器和采集卡带宽的瓶颈效应，降低了成本和硬件设计复杂度。同时，本产品所采用的线性光采样技术，其灵敏度远高于非线性光采样，且对高阶调制格式具有同样的处理效果和优越性能，能全面分析信号特性。低成本高测量带宽的线性光采样技术已成为高速信号质量检测未来最有潜力的方向。

【应用场景】

宽带高速光电信号分析仪能够对待测光信号完成信号恢复，实现速率测量、眼图测量、星座图分析、波形分析等功能，应用于信道分析和维护、器件模块的测试和优化等领域。面向包括华为、烽火、各大高校科研团队、科研院所、各类型企业、高科技公司等在内的各领域用户。

【市场场景】

目前国内暂无高速复杂格式的相干通信测试仪表产品，可以通过上游光模块市场，下游测试仪表市场对市场容量进行估算。相干光学光通信技术已经广泛应用于100G和200G的应用，它使得服务提供商能够通过现有的光纤发送更多的数据，减少为带宽扩展而进行网络升级的成本和复杂性。当前400G的光模块市场正出于规模出货的状态，各厂商也正在积极推动800G发展。根据LightCounting预测数据，速率升级在不断进行中，未来800G光模块市场将会更大。根据LightCounting和Yole等机构报告数据，目前全球光模块市场在100亿美元左右，国内光模块市场在30亿人民币左右，且仍在以10%的增速发展。

【知识产权】

 申请中国发明专利5项，软件著作权1项。
