全数字式高性能数控系统（系列）
发布日期：2023-03-04 浏览量：1
字号：大 中 小
【项目简介】
全数字式数控系统以32位CPU为硬件平台，独创软件实现高级数控功能。

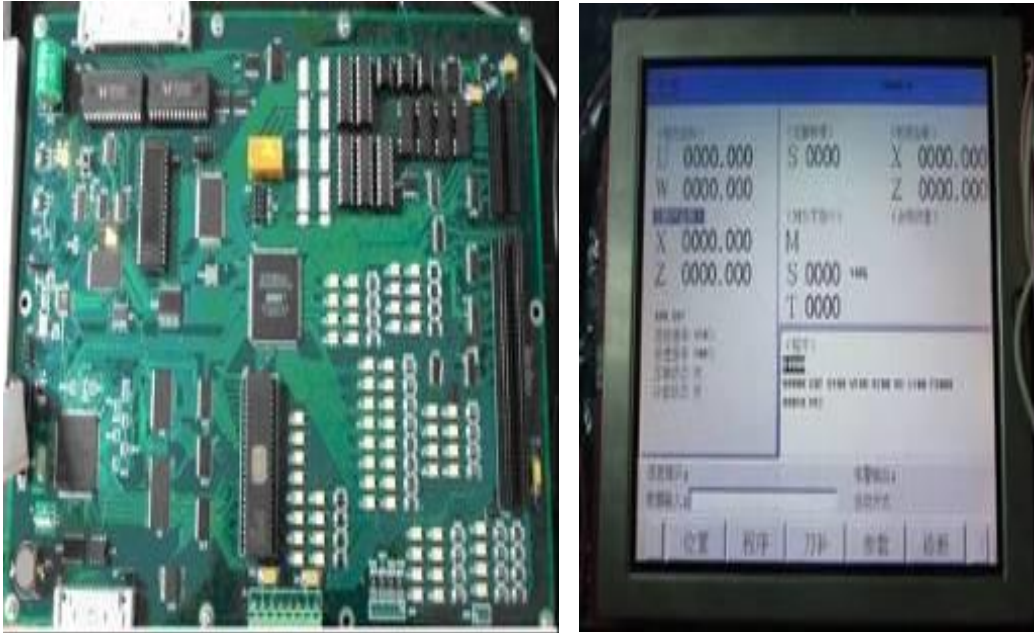

【创新点及主要技术指标】 该数控系统（系列）采用Intel80486或ARM等32位CPU、现场可编程门阵列FPGA以及超大规模可编程逻辑器件CPLD构成控制核心，达到微米级控制精度，指令脉冲频率达到1MHZ，最大运动速度可达60m/min。系统采用全中文(英文可选)操作界面，320×240和640×480点阵图形式彩色液晶显示界面，全屏幕编辑，可对加工零件进行图形模拟，操作简单直观。可配套步进电机或交流伺服驱动器，具有很高的使用性能与功能。 【应用领域及市场前景】 该系列数控系统通过嵌入相应软件可用于车、铣、磨、激光切割和水切割机床等，也可根据用户需要与其它专用设备配套使用。 （1）NHSK-E2型：基于80386的数控车削系统，简易型，用于车床等； （2）NHSK-S3型：基于80486的四轴数控系统，中档型，用于车床、铣床等； （3）NHSK-H3型：基于ARM的四轴数控系统，高档型，用于车床、铣床等； （4）NHSK-H4型：基于DSP的四轴运动控制卡，属基于IPC机的开放式数控系统。高档型，用于车床、铣床、激光切割和水切割机床等； （5）NHSK-G4型：基于IPC平台的六轴四联动数控系统，适用于弧齿锥齿轮数控铣齿机等。 本课题组研究数控系统二十多年，在高速高精度插补、NURBS 曲面直接插补、复杂曲面笔式加工方法、加减速控制与速度匀化、弧齿锥齿轮铣齿机控制系统、基于80486与ARM32位高速处理器的全数字控制技术等方面取得了重要突破。
